XL-LD系列称重信号变送器
一. 产品概述
XL-LD 系列称重信号变送器是将称重传感器信号，经过隔离，变送为用户指定的标准
直流信号输出。仪表广泛应用于数据采集、信号传输转换和集散称重控制系统和配料系统，
主要应用于水泥、混凝土、玻璃、造纸、塑胶、化工、冶金、有色、棉纺、试验机等行业称
重式料位、重量负荷、张力、拉压力信号的变送、传输、检测等。用来完善和补充系统模拟
I/O 插件功能，提高系统的抗干扰能力，保证系统的稳定性和可靠性。
二. 产品特点
◆ 输入、输出、电源三方完全隔离，抗干扰能力强
◆ 精度高，线性度高，长期运行稳定性高
◆ 端子型设计，体积小，功耗低，适合密集安装
◆ 为传感器提供稳定可靠的 10V/35mA 精密电源
◆ 具有零点和满度电位计调节功能
三. 产品技术规格参数
工作电源：DC24V±10%（反向保护）
功 耗：≤1.8W
输入信号：应变电桥信号，mV信号
输入阻抗：≥100KΩ
激励电源：10Vdc/35mA
输出信号：直流电流或直流电压
输出负载：电压输出≥10KΩ，电流输出0~350Ω
精 度：±0.1%F.S
温度漂移：≤±100PPM/℃
绝缘强度：输入/输出/电源≥1500VAC（1min）
绝缘强度：输入/输出，≥1500VAC（1min）
输入/电源，≥1500VAC（1min）
输出/电源，≥1000VAC（1min）
工作温度：0℃~50℃
存储温度：-40~85℃
相对湿度：10~90%RH（无凝露）
大气压力：86~106kPa
安装方式：DIN35mm 导轨
外形尺寸：98mm×25mm×41mm
四. 产品选型代码表

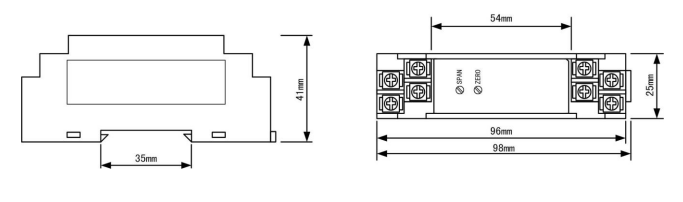

五. 产品外形尺寸及拆装图
六. 产品典型接线图
七. 产品图片详解
