XP 系列称重信号变送器
一. 产品概述
XP 系列称重信号变送器（一入一出、一入二出）是给现场应变电桥式称重传感器提供激励电
源，经过隔离输出 1:1 的 mV 信号或变送为标准模拟量信号输出。仪表广泛应用于数据采集、信号传
输转换和集散称重控制系统和配料系统，主要应用于水泥、混凝土、玻璃、造纸、塑胶、化工、冶
金、有色、棉纺、试验机等行业称重式料位、重量负荷、张力、拉压力信号的变送、传输、检测等。
用来完善和补充系统模拟 I/O 插件功能，提高系统的抗干扰能力，保证系统的稳定性和可靠性。
二. 产品特点
输入、输出、电源三方完全隔离，抗干扰能力强
精度高，线性度高，长期运行稳定性高
模块化设计，体积小，功耗低，适合密集安装
配置有零点和满度调整电位计，操作方法简单，调整幅度宽
为传感器提供稳定可靠的 10V/40mA 精密电源
三. 产品技术规格参数
工作电源：DC24V±10%
功 耗：≤1.8W(一入一出)
≤2.5W(一入二出)
输入信号：-100mV~100mVdc
激励电源：10Vdc/40mA
输出信号：-100mV~100mVdc、4-20mA、0-10V等
输出负载：电压输出≥10KΩ ，电流输出0~350Ω
精 度：±0.1%F.S
稳定时间：≤10mS
温度漂移：≤±50PPM/℃
绝缘电阻：输入/输出/电源之间≥100MΩ/500VDC
绝缘强度：输入/输出，≥1500VAC（1min）
输入/电源，≥1500VAC（1min）
输出/电源，≥2000VAC（1min）
工作温度：-20~60℃
存储温度：-40~85℃
相对湿度：35~85%RH（无凝露）
大气压力：86~106kPa
安装方式：DIN35mm 导轨
外形尺寸：122mm×18mm×96mm

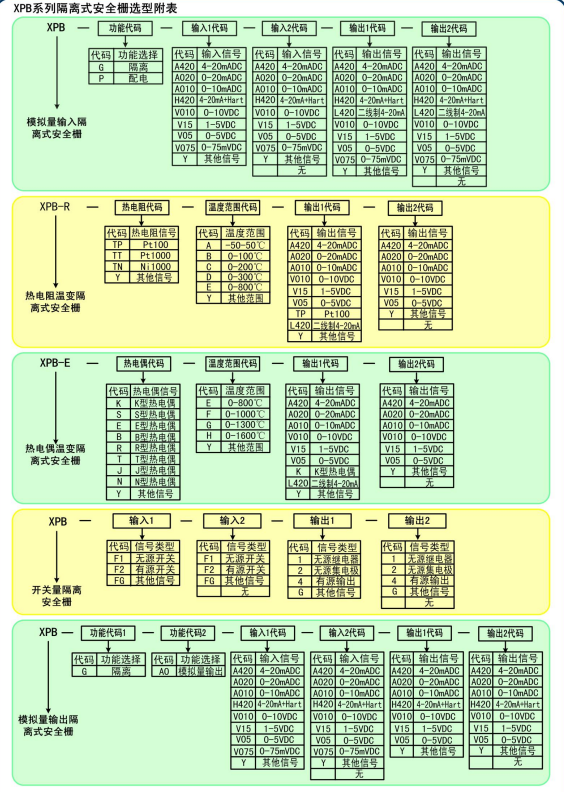

四. 产品选型代码表
五. 产品外形尺寸及拆装图
六. 产品典型接线图
七. 产品图片详解
