XP 系列热电偶隔离器
一产品概述
XP 系列热电偶隔离器接收现场的直流毫伏信号，经过隔离后输出，可输出 1:1 直流毫伏信号，
通常用于隔离热电偶信号。隔离器也可经过隔离和线性化处理后，转换成与温度成线性关系的标准
信号输出。可选 1 入 1 出，1 入 2 出。仪表广泛应用于机械、电气、电信、电力、石油、化工、钢
铁、污水处理、楼宇建筑等领域的数据采集、信号传输转换、PLC、DCS 等工业测控系统，用来完善
和补充系统模拟 I/O 插件功能，提高自动化控制系统的抗干扰能力，保证系统的稳定性和可靠性。
二. 产品特点
输入、输出、电源三方完全隔离，抗干扰能力强
精度高，线性度高，长期运行稳定性高
模块化设计，体积小，功耗低，适合密集安装
底座与主机可以分离插拔，安装、拆卸、维护方便简单
三. 产品技术规格参数
工作电源：DC24V±10%（反向保护）
AC220V
功 耗：≤1.0W（1 入 1 出）
≤1.5W（1 入 2 出）
输入信号：热电偶信号
输出信号：1:1 热电偶信号，直流电压或电流信号
输出负载：电压输出≥10KΩ
电流输出0~350Ω
转换精度：模拟量输出
±0.2%F.S（△V＞10mV）
±0.4%F.S（10mV＞△V＞5mV）
热电偶信号输出
±40uV（最大误差）
温度漂移：±100ppm/℃
绝缘强度：输入/输出/电源≥1500VAC（1min）
绝缘电阻：输入/输出/电源≥100MΩ （500VDC）
工作温度：0~50℃
存储温度：-40~85℃
相对湿度：10~90%RH（无凝露）
大气压力：86~106kPa
安装方式：DIN35mm 导轨
外形尺寸：122mm×18mm×96mm
四产品选型代码表
五. 产品外形尺寸及拆装图
六. 产品典型接线图

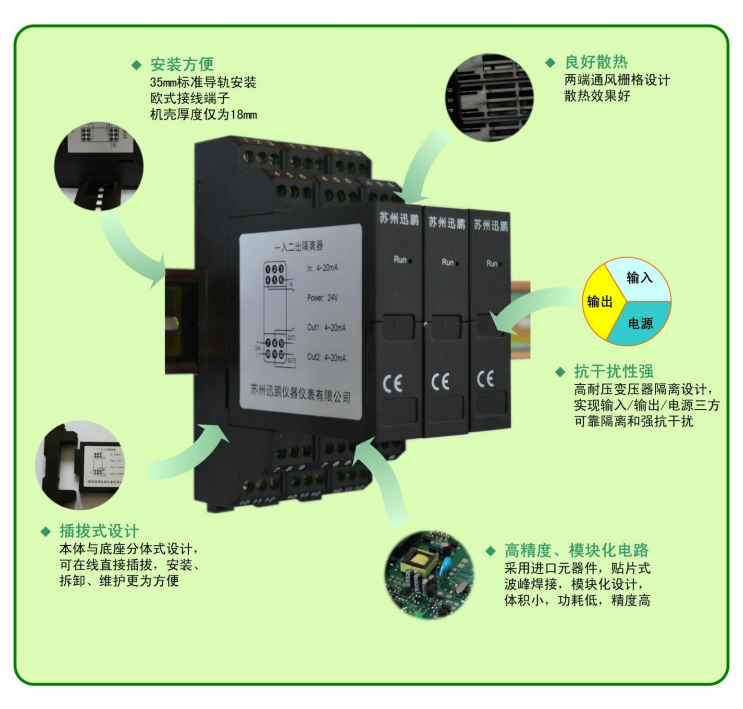

七. 产品图片详解
