XP系列信号隔离器
一. 产品概述
XP 系列信号隔离器（一入一出、一入二出）是在自动化控制系统中对工业信号变送、转换、
隔离、传输、运算的仪表，可以与各种工业传感器、现场仪表配合，取回参数信号，隔离变送传输，
满足用户本地监视远程数据的需求。仪表广泛应用于机械、电气、电信、电力、石油、化工、钢铁、
污水处理、楼宇建筑等领域的数据采集、信号传输转换、PLC、DCS 等工业测控系统，用来完善和补
充系统模拟 I/O 插件功能，提高自动化控制系统的抗干扰能力，保证系统的稳定性和可靠性。
二. 产品特点
输入、输出、电源三方完全隔离，抗干扰能力强
精度高，线性度高，长期运行稳定性高
模块化设计，体积小，功耗低，适合密集安装
底座与主机可以分离插拔，安装、拆卸、维护方便简单
三. 技术规格参数
工作电源：DC24V±10%（反向保护）
AC220V
功 耗：≤1.2W（1 入 1 出）
≤1.8W（1 入 2 出）
输入信号：直流电流或直流电压
输入阻抗：电压输入≥500KΩ ，电流输入≤200Ω
输出信号：直流电流或直流电压
输出负载：电压输出≥10KΩ ，电流输出0~350Ω
精 度：±0.2%F.S
温度漂移：≤±100PPM/℃
绝缘电阻：输入/输出/电源之间≥100MΩ /500VDC
绝缘强度：输入/输出，≥2000VAC（1min）
输入/电源，≥2000VAC（1min）
输出/电源，≥1000VAC（1min）
工作温度：0~50℃
存储温度：-40~85℃
相对湿度：10~90%RH（无凝露）
大气压力：86~106kPa
安装方式：DIN35mm 导轨
外形尺寸：122mm×18mm×96mm

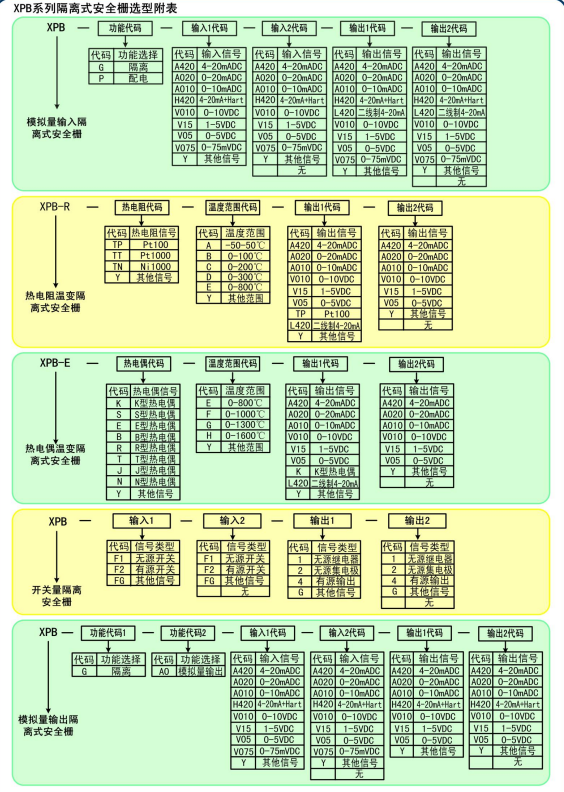

四. 选型代码表
五. 外形尺寸及拆装图
六. 典型接线图

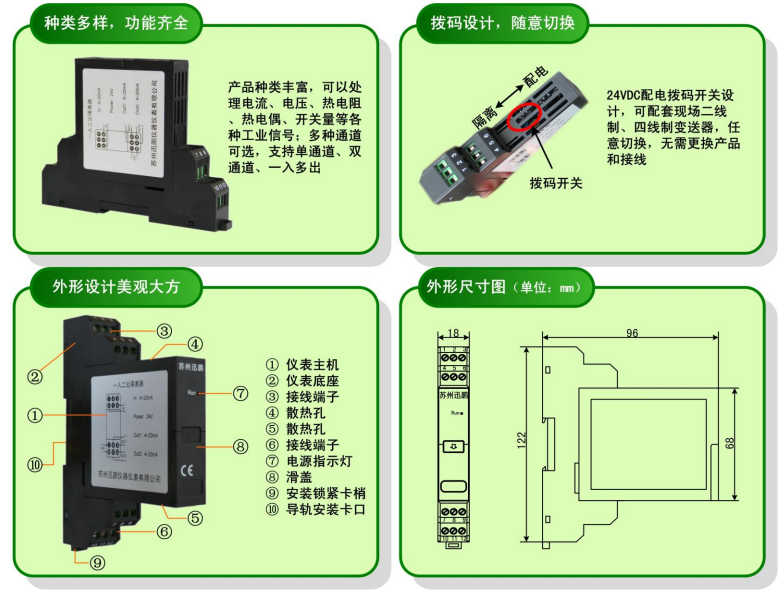

七. 图片详解
