负荷开关

XK4紧凑型高压负荷开关

发布时间：2023年08月01日人气： 次

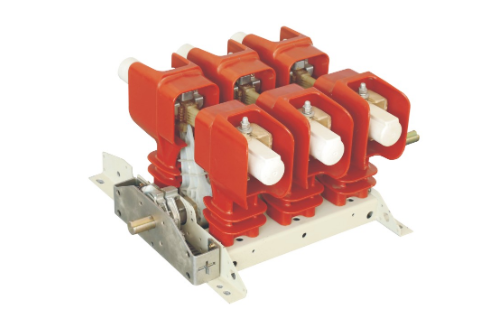

XK4紧凑型高压负荷开关



XK4紧凑型高压负荷开关


一. 产品概述


    XK4紧凑型高压负荷开关为通用型负荷开关，用于户内设备。产品符合DIN VDE 0670-301，VDE0670-303和IEC60265-1. 这个开关可适用于以下情况： 负载和空载变压器，电容组，电线电缆，架空线缆，空载和负载的环网。 当开关分闸的时候，XK4负荷开关有明显的可视的绝缘断口，符合VDE0670-2标准。 开关触头和操作机构经过缜密的设计，使得产品具备快速分断的速度和高强度的短路关合能力。在开关性能范围内的任何短路电流下，开关或者其他 设备都不会损坏。


二. 产品技术参数



XK4紧凑型高压负荷开关
XK4紧凑型高压负荷开关

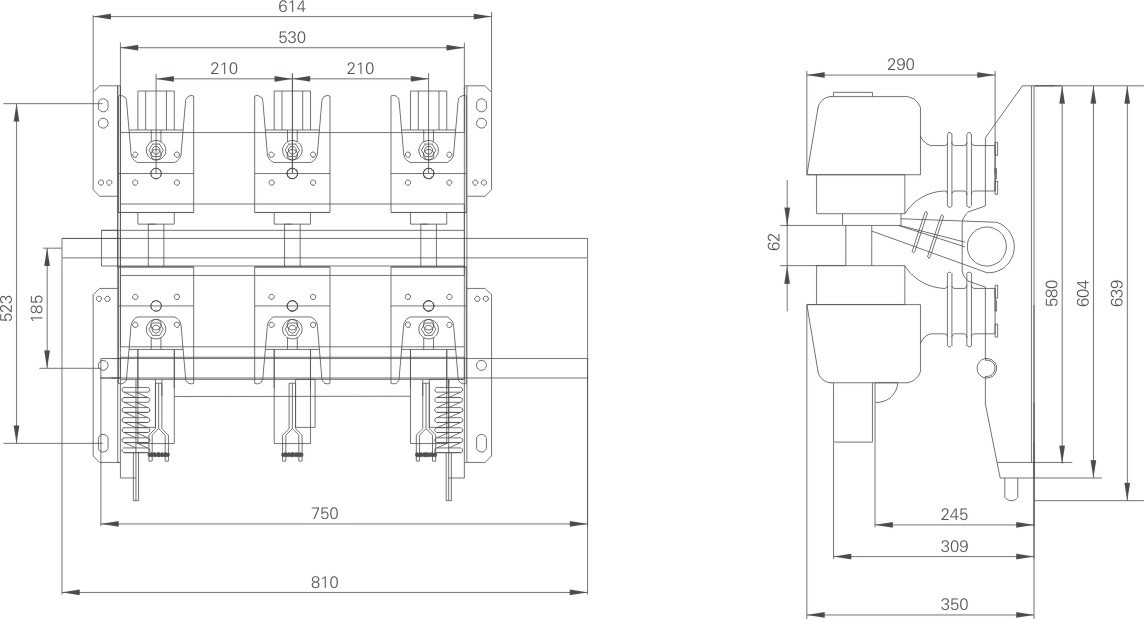

三. 外形尺寸



XK4紧凑型高压负荷开关


















额定短路关合电流



负荷开关

kA

63

50

40



接地开关

kA

63

50

40

















额定短时耐受电流



负荷开关

kA

25

20

16

















接地开关

kA

25

20

16















额定短路耐受时间

S

3

3

3















额定负载开断电流

A

400/630/1250

400/630.

400/630















额定闭环电流

A

400/63/1250

400/630

400/630















额定电缆充电电流

A

25

25

25
