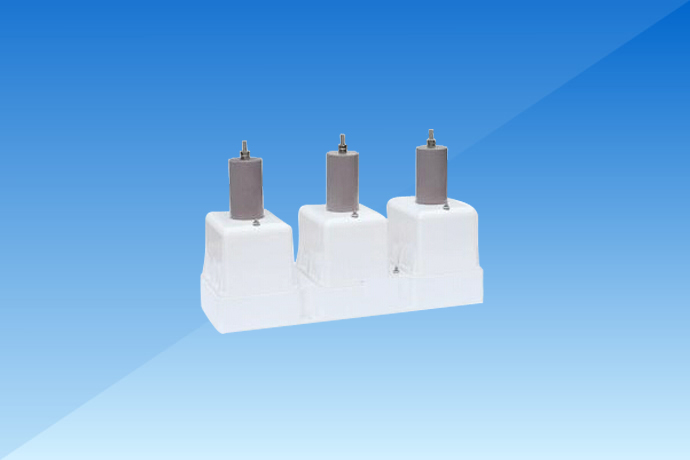

ZR系列阻容吸收器

产品概述：

   对真空开关开断产生的操作过电压，专用的保护设备阻容吸收器(又称RC保护器)。在美日等发达国家，真空开关与阻空吸收器配套，是比较常见的使用方式。由于我国中压(3-66kV)电网的一些特殊性，过去进口的阻容吸收装置和采用国外标准生产的国产阻容吸收器，均无法适用我国的实际情况，经常出现原因不明的损坏事故，这导致了该产品在国内的发展速度远远落后于真空开关。
     2002年以后，随着中压系阻容保护理论上的完善，找到了出现问题的关键因素。目前国内电网用阻容吸收器，采用正确配合原则生产地，均彻底摆脱了事故的困扰，安全性大大提高，使该产品焕发出强大的和生命力。
     本产品为了高频震荡吸收装置，相应快，小电流响应好，与真空放电管达到了理想配合。不向电网提供附加接地电容电流，设计使用方便。采用四星型三相组合式接法，满足我国电网的实际情况，相间保护能力强。干式设计，全封闭结构，安全耐用，紧凑美观。

产品用途及执行标准：
    本产品使用于交流中压3-66kV电力系统，柜内使用，与真空开关配套，吸收真空开关开断产生的截流过电压和多次重燃过电压。不能用于防雷，也不能用于长时间吸收系统高次谐波。与避雷器并联使用效果最佳。
    由于国内中压电网的特殊性，本产品不执行国外相关标准，产品技术规范依据GB311.1-1997《高压输变电设备的绝缘配合》、GB11024.2001《1kV以上电力并联电容器》和GB3667-1997《交流电动机电容器》标准执行。对以上标准中未明确限定的重要参数配置，依据DL/T620-1997《交流电器装置的过电保护和绝缘配合》修正执行。

产品使用条件：
产品正常使用条件如下：
1.环境温度：不高于+40℃，不低于-40℃
2.海拔高度：不超过1500m(1500m以上为专用高原型产品)；
3.电源频率：50±2Hz 60±2Hz；
4.地震烈度：7度及以下
5.最大风速：35m/s；
6.安装地点短时工频电压升高不等超过吸收器额定电压。

产品型号定义：
本产品为高新技术产品，无通过定义规则，各企业根据自身产品特点定义型号，我公司产品型号定义如下：

产品技术参数：

备注:

1、电容直流耐压交流耐压的1.8 ~2.0倍。出厂和验收耐压测试值取最大值50%。
2、高原型加强产品须特别制作，在型后加“Q”和“GY”表示。
3、绝大多数产品可配套计数器，监测仪等配件。配计数器在型号后加“J”，配监测仪加“IM”。
4、“系统标称电压”栏中，带*的数据，为电机保护类对应的机电额定电压。
