DR-100系列微机保护测控装置
一. 产品介绍
二. 产品特点
1.结构尺寸小巧，面板嵌入式安装，壳体安装深度小于 100mm，可安装于体积小的柜体如环网柜， 充气柜，迷你柜等柜体。
2.装置电源交、直流 220V 通用，电源功耗小于 5W。
3.采用 LCD 中文液晶显示，友好的菜单选择操作界面，过程记录，信息丰富， 操作、调试、观看方便。
4.根据用户系统要求量身定做，减少用户操作工作，使用简单，不易出错。
5.装置分析功能丰富，包括保护动作 事件记录，故障记录，开关动作事件记录。
6.内置有高精密时钟芯片，该时钟芯片并具有掉电自动连续走时功能。
7.外型美观，体积小，接线少，安装维护简洁方便。
三. 产品功能
1.基本功能和保护元件库
（1）特有的保护元件库保护装置提供核心的保护功能。
（2）特有的元件级 - 工程级 - 用户级三级编程模式，可提供多达 32×6 种的保护元件。
（3）元件类型现场可设定，元件参数现场/远方可设定。
（4）每台装置可同时支持任意 13 种保护元件并存。
（5）4 个开关量保护 / 报警并存，开关量输入、继电器输出可编程。
（6）各保护元件功能之间相互独立，并具有自己的（独立的）定值组和数据记录等。
2.控制
（1）一个合闸继电器
（2）一个分闸继电器
（3）两个预报警信号输出继电器
3.开关量输入
经光电耦合元件隔离的 8 路交直流通用 220V 电压开关量输入。
4.输出继电器
（1）跳、合闸继电器可由软件选择和外部连片、开关投退。
（2）信号继电器可配置为保持型和脉冲型的继电器输出。
5.控制面板
（1）数字综合保护控制装置配置液晶显示。
（2）显示模拟量波形、测量数据、开关状态、实时数据、事件记录、保护定值等系统参数。
（3）高亮度指示灯用于表示运行、断路器合分位、故障、告警。
（4）面板操作采用 6 个按键，用于选取屏幕菜单、切换画面和数据整定定值。
（5）通过 RS485 或以太网接口连接 PC 机，实现更多参数的编程和查询。
6.事件和故障记录
始终显示最近 64 个事件记录，如果产生新的故障，则将覆盖最早的故障，这些记录能详细地描述电力系统的故障以及保护装置的反应。
事件记录详情包括：记录故障跳闸、开关变位、外部操作、时间、事件值和事件类型。
7.通信
支持的物理媒介包括 RS485、以太网等。采用 MODBUS 协议。可通过多节点网络连接方式构成地理跨度的网络系统。在 RS485 总线方式下，稳定连接 32 个节点，最大传输距离 1200 米，最大通信速率可达 19200bps。
（1）通讯协议：MODBUS 等
（2）通讯接口：RS485/以太网

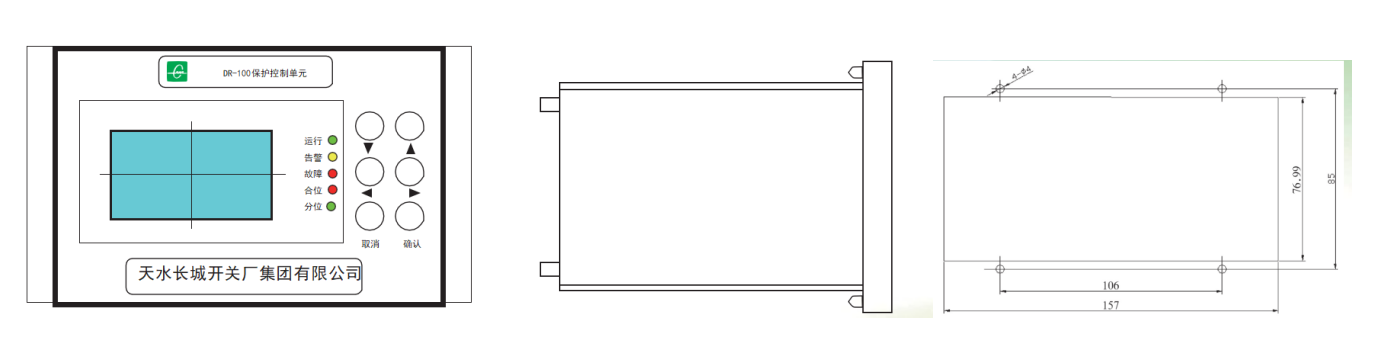

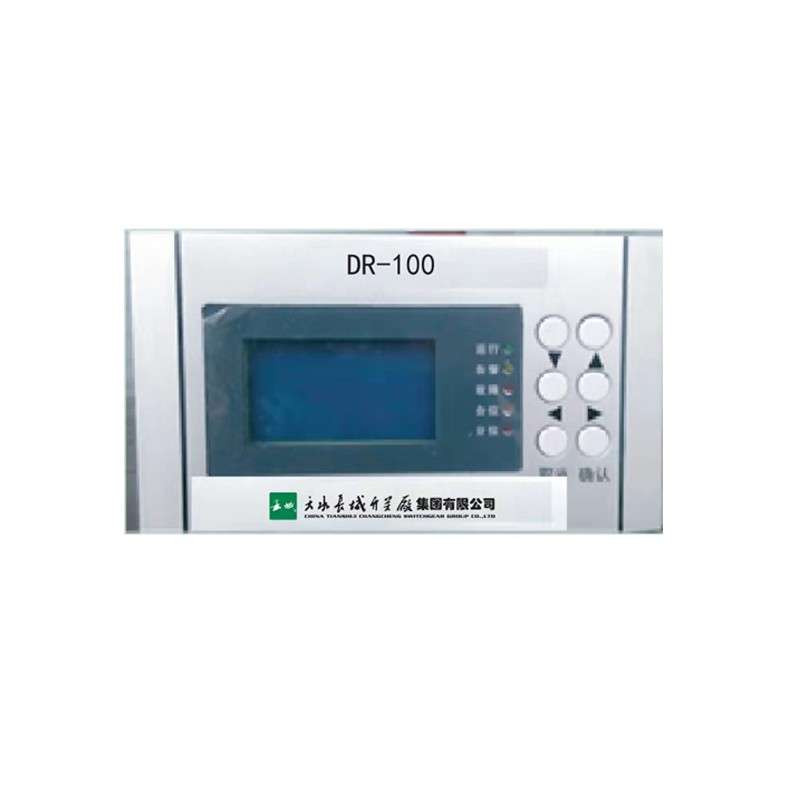

四. 产品面板及开孔
