JC-2冲击继电器

发布时间：2023年09月20日人气：次

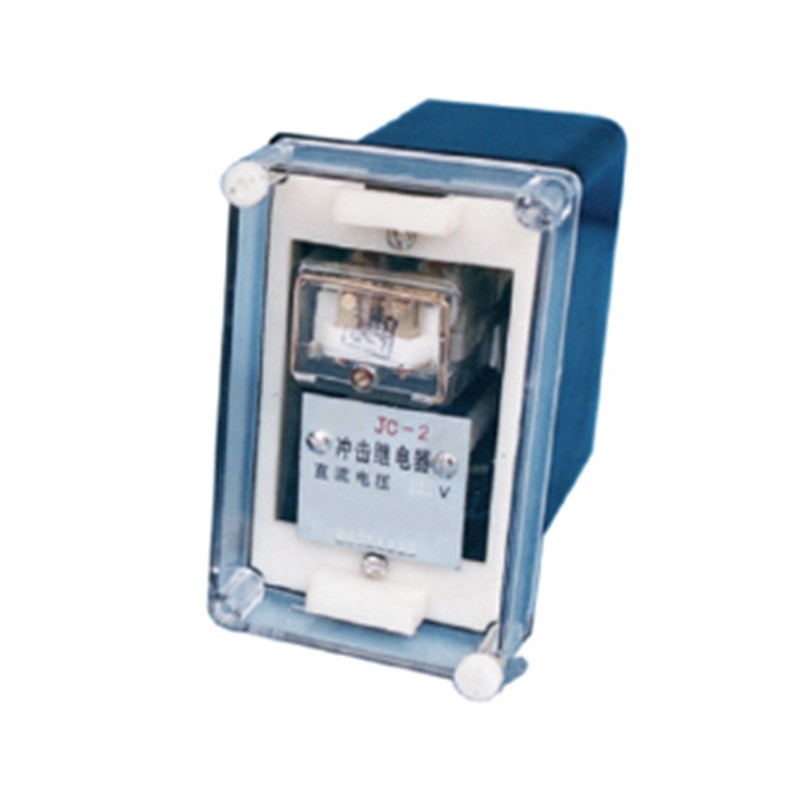

JC-2冲击继电器

产品概述

额定电压：220V、110V、48V、24V
冲击电流：及返回电流0.1A、0.015A
长期稳定电流：2A
触点形式：一动合
功率消耗4W
开孔尺寸：107.5×62.5mm
安装方式：采用A11K、11H、11Q壳体

应用范围

JC-2型冲击继电器（以下简称继电器）应用于直流操作的继电保护及控制回路中作为集中信号的主要元件。

主要基数参数

额定直流电压：220V,110V,48V,24V。冲击动作电流及冲击返回电流Ic=0.1A，不受稳定电流ΣIc的限制。

最大长期稳定电流:ΣIcmax=2A。

功率消耗：ΣIc=2A时不大于4W。

触点容量：在电压不超过220V，电流不超过1A时可断开直流有感负荷（时间常数为5+0.75ms）为20W。

介质强度：在电路对外壳的绝缘强度能耐受交流50Hz电压2000V历时1min的耐压试验而无击穿或闪络现象。

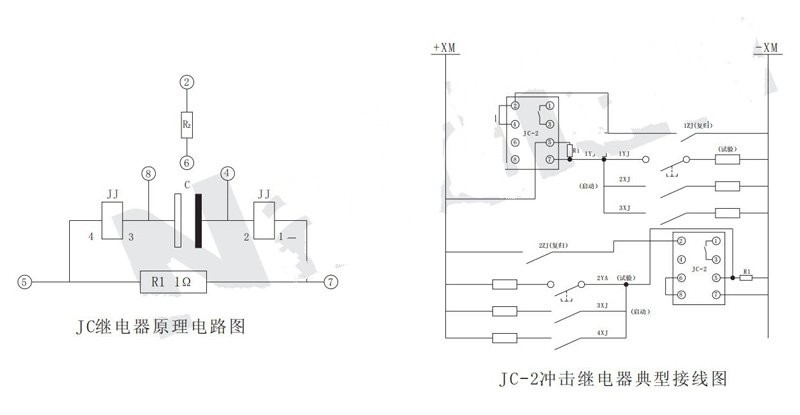

内部接线
