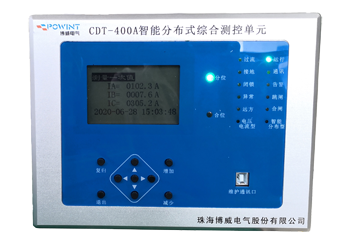

CDT-400A系列分布式配电自动化终端
一.装置特点
1) CDT-400A系列分布式配电自动化终端采用了先进的数字信号处理技术、高速工业网络通信技术、嵌入式工业芯片组和多任务实时操作系统，稳定性强、可靠性高、实时性好、环境性广、功能强大。与环网柜开关配合，可组合成智能分布式、电压时间型、电压电流时间型、保护型等配网功能，是一种集遥测、遥信、遥控、保护和通信等功能于一体的新一代微机型配电自动化远方终端装置。
2) 分布式馈线自动化系统由具备分布式馈线自动化功能的配电终端及相应的通信设备组成；可以不依赖配电主站，通过配电终端之间相互通信自动实现馈线的故障定位、隔离和非故障区域恢复供电的功能；并将处理过程及结果上报配电自动化主站。
3) 采用光纤差动分布式自动化系统，不需要后台主站进行逻辑判断，配电终端就地快速判断并切除故障，隔离故障点，无需变电站跳闸；故障切除后通过网络备自投功能，快速恢复非故障区域的供电，减少停电区域和时间，提高供电可靠性。
4) 装置采用多级隔离和良好的屏蔽措施，从机箱到印制板的设计及器件的选择上都充分考虑了各种抗干扰措施；成熟的表面贴装技术的应用，生产过程严格遵循ISO9000:2000版程序要求，使得整机具有优异的电磁兼容性能，和现场运行的高可靠性，组屏不需任何外部抗干扰措施，简化了设计和运行维护。
5) 装置维护工具软件提供装置通道配置、定值参数设置、转发点表配置三大配置功能。通过三大配置功能，各种工程应用都可以通过组态完成，不需修改程序，大大提高了装置的可靠性。
6) 装置可以一次同步录取14个模拟量通道的全部波形,故障录波时录取故障前4个周波和故障后9个周波。使用装置维护工具软件可以对录波文件进行详细分析。
7) 符合IEC61850规范的goose通信,对等通信故障信息交互报文延迟时间小于15ms。
8) 高分辨率人性化人机界面（选配）,240×160图形式全中文显示界面，人机界面友好，显示内容丰富。
二. 典型应用
CDT-400A系列分布式配电自动化终端间采用基于IEC 61850 协议标准的对等通信模式（Peer-to-Peer，P2P）进行通信。该协议采用面向对象的通用变电站事件GOOSE消息进行实时通信，GOOSE通信机制因其高传输成功率目前被广泛应用于智能电气设备有关的保护与控制领域。在时效性方面，通过交换式以太网、全双工通信、流量控制与虚拟局域网等技术以及采用减轻以太网负荷来提升网络实时响应速度。
1）每个智能终端通过对等通信模式（P2P）与其邻居节点进行通信，获取电气信息和开关动作信息用于差动主保护；
2）每个智能终端通过对等通信模式与其邻居的邻居节点（二级邻居）进行通信，获取二级邻居的电气信息和开关动作信息用于差动后备保护。通过这种通信方式，每个终端不仅可获得差动主保护和其后备保护所需电气信息与开关操作信息，亦可获知其邻居节点与其二级邻居节点间的主保护状况。
三. 配置功能
1）保护功能
◇光纤差动保护 ◇过流Ⅰ段保护 ◇过流Ⅱ段保护 ◇过流Ⅲ段保护
◇过流后加速保护 ◇三相二次重合闸 ◇网络备自投 ◇过负荷保护
◇零序过流Ⅰ段保护 ◇零序过流Ⅱ段保护 ◇零序过流Ⅲ段保护 ◇零序过流后加速保护
◇零序过压告警 ◇小电流接地选线告警 ◇失压保护 ◇失灵保护
2）测控功能
◇自诊断 ◇控制回路异常监测 ◇故障录波 ◇事件记录
◇远方及本地操控 ◇遥测、遥信 ◇遥控 ◇独立的操作回路
◇同期功能 ◇弹簧未储能检测 ◇母线TV断线检测 ◇CT断线检测
◇断路器不对应告警 ◇母线零序过压告警 ◇光纤差流越限告警 ◇光纤零序差流越限告警
3）硬件配置
◇开入量数：18个
◇开出量数：10个
◇通信接口：CAN/以太网/104/485
◇机箱结构：6U 19"/3
◇电压互感器接线方式：YY
