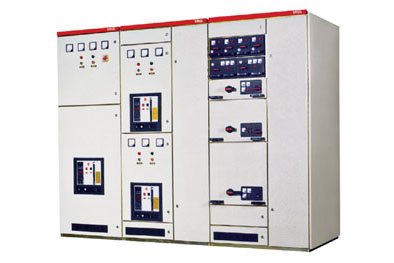

产品概述：
MNS型交流低压抽出式开关柜适用于发电厂、变电所、石油化工部门、厂矿企业、高层建筑等低压配电系统的动力、配电和电动机控制中心、电容补偿等的电能转换、分配与控制用。 主要用于额定工作电压交流380（660）V，频率50（60）Hz的电路中，作为进线母联和馈电等场合使用。产品符合IEC439－1《低压成套开关设备和控制设备》、GB/T7251.1《低压成套开关设备和控制设备》等标准。
产品使用条件:
※ 户内使用，使用地点的海拔高度不超过2000m。
※ 环境温度：-25℃ ～ +40℃，24小时内平均温度不超过+35℃。
※ 水平倾斜度不大于3度。
※ 地震烈度不超过8度。
※ 无剧烈振动和冲击及爆炸危险场所。
产品结构特点:
※ 框架采用8MF型钢，构架采用拼装和部分焊接两种结构形式，主构架上均有安装模数孔E=20mm。
※ 装置各功能室严格分开，其隔室主要分功能单元室。一个抽屉为一个 独立功能单元。抽屉分为1/2单元、一单元、1/2单元、二单元、三单元五个尺寸系列。一单元抽屉的尺寸为：200（高）×560（宽）×410（深）、 1/2单元抽屉的宽为280，三单元以高度做三倍的变化，其余尺寸均同一单元。功能单元的抽屉可以方便的实现互换。
※ 装置的功能单元辅助接点一单元及以上的为32对，1/2单元的为20对，能满足自动化用户和计算机接口的需要。
※ 各种大小抽屉底机械联锁机构符合标准规定，有连接、试验、分离三个明显的位置，安全可靠。
※ 以抽屉为主体，同时具有抽出式和固定式，可以混合组合，任意选用。
※ 装置按三相五线制和三相四线制设计，设计部门和用户可以方便地选用PE+N或PEN方式。
※ 柜体防护等级为IP30、IP40，可以按用户需要选用。
※ 设备运行连续性和可靠性高。
产品主要技术参数：
额定电压（V） | 380（660） | 控制电动机容量（kW） | 0.45-155 |
额定频率（Hz） | 50 | 额定短时耐受电流Is（kA） | 50（垂直母线） |
绝缘电压（V） | 660 | 80（水平母线） |
工频耐压（Vtmin） | 2500 | 额定峰值耐受电流（kA） | 105（垂直母线） |
防护等级 | IP30/IP40 （用户选用） | 176（水平母线） |
水平母线le（A） | 1600/2000/3150/4000 | 受电电路le（A） | 1000/1600/2000/3150/4000 |
垂直母线le（A） | 900/1000 | 辅助触头插件le（A） | 10/20 |
主触头插件le（A） | 200/400/600 |
|
|
产品接线方案：
产品订货须知：
1. 订货时说明型号、规格、数量、颜色。
2. 提供接线方案、元件型号、规格和要求。
3. 可以按照客户的特殊要求，满足客户需要。
